玻璃鋼冷卻塔

玻璃鋼冷卻塔的結構圖

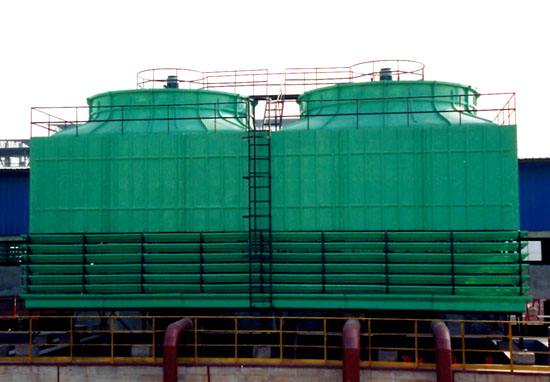

玻璃鋼冷卻塔塔是一種新型的冷卻塔，它的塔體由玻璃鋼製成，具有重量輕、耐腐蝕、安裝方便等一係列優點，目前在國內製冷空調工程中得到廣泛的應用。

圖6—14為一種玻璃鋼冷卻塔的結構圖。

圖6—14  玻璃鋼冷卻塔

                            l.扶梯；2．風機；3.風機支架；4.收水填科及支架

                             5．布水器.6.上殼體，7.淋水填料料；8.填料支架

                               9.檔水板；10 上立柱；11．下女柱；12.出水管；

                                       13.基礎；14.進水管；15集水池(下殼體)

玻璃鋼冷卻塔它的淋水裝置為薄膜式，通常是用0．3一0．5mm厚的便質聚氯乙烯塑料板壓製成雙麵凸凹的波紋形，分一層或數層放入塔體內。淋灑下的水沿塑料片表麵自上而下呈薄膜流動。配水係統為一種旋轉式的布水器。布水器各支管的側麵上開有許多小孔，水由水泵壓入布水器的各文管中，當水從各支管的小孔中噴出時，所產生的反作用力使布水器旋轉，從而達到均勻布水的目的。軸流式通風機布置在塔頂，對軸流風機的要求是風量大、風壓小，以減少水的吹散損失。空氣由集水池上部四周的百葉窗吸入，經填料層後從塔體頂端排出，與水逆向流動；冷卻後的水落入集水池，從出水管排出後循環使用。

目前國內生產玻璃鋼冷卻塔的廠家較多，用於製冷空調工程中的最大冷卻水量為1000m’／h，表6—3列出部分玻璃鋼冷卻塔的技術數據。

玻璃鋼冷卻塔的技術參數；

在選用玻璃鋼冷卻塔時應注意給定的技術參數，即循環水入塔的溫度、循環水出塔的溫度及環境濕球溫度等。對於中小型循環供水係統，為了解決選配冷卻塔約問題，一些製冷設備生產廠已提出了為有關製冷或空調裝置配用的冷卻塔。

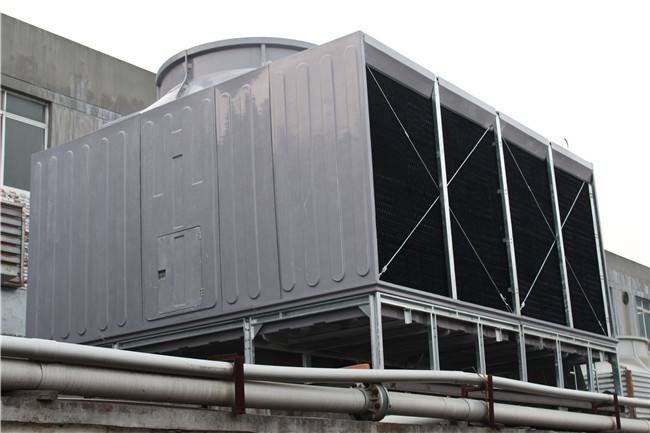

閉式冷卻塔適用於被冷卻流體不能或不宜與外界空氣直接接觸，對節能、節水有強烈需求的場合或地區。對冷卻介質、環保、節能減排的要求越來越高，閉式塔的使用也越來越廣泛。

   采用閉式冷卻塔的好處在於，對主設備而言不會因為形成水垢、生物藻類汙泥而增加熱阻、減小通流麵積甚至堵塞換熱器和過濾器等問題，導致換熱效率降低；也不會因為換熱表麵的金屬長期處於高溫熱負荷狀態，導致金屬疲勞、垢下腐蝕導致設備穿孔泄漏等。更有利於延長設備使用壽命，特別是隨著技術的發展，主設備越來越多采用緊湊式高效換熱器（設備總體占地麵積小），對冷卻介質、環保、節能減排的要求越來越高，閉式塔的使用也越來越廣泛。
   風機：風機是冷卻塔的重要部件、我廠銷售的冷卻塔風機有鋁合金和環氧玻璃鋼二種材質。鋁合金風機為寬葉低轉速，風速均（jun1）勻，噪音低，與國內同類型產品相比耗電10%~20%。玻璃鋼風機采用環氧玻璃鋼模壓成型，風機為空腹結構，具有重量輕、運行穩定效率高等特點。並可配備三位一體控製係統，使冷卻塔運行實現自動化。
電機與減速器：采用冷卻塔專用戶外立式電機，150型以下的冷卻塔風機與電機直聯。200型以上冷卻塔采用減速箱驅動，它具有運轉平穩、使用壽命長、維修管理方便等特點，電機功率匹配合理，比其他同類型冷卻塔相同冷卻水量相比下，節電顯著。 水輪機：本產品為冷卻塔節能專用產品，可以將工業及其他製冷循環水係統中的剩餘能量（也就是被白白浪費掉的能量）轉化為機械能或電能，替代冷卻塔風機的電機，節省掉風機電機的耗電量。   電廠、鋼廠、焦化廠、化工行業及其它工藝介質的冷凝冷卻，高爐、蒸餾塔、大型電動機、發動機、冷凍機製冷劑、汽輪機、冶煉爐吹煉氧槍、金屬壓延軋製機械、結晶器、大中型磨具，空壓機組、整流櫃組、液壓站、中頻感應電爐、煆燒爐、配套電源等，中央空調係統的水源熱泵機組和水冷機組、蓄冰係統等配套使用。
